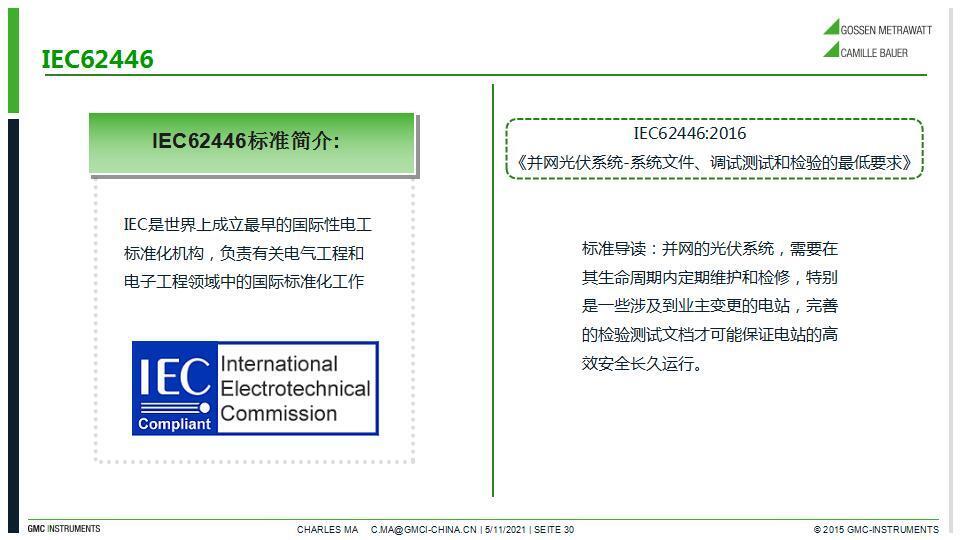

    IEC62446-1:2018標準簡介:IEC是世界上成立Z早的國際性電工標準化機構，負責有關電氣工程和電子工程領域中的國際標準化工作。

    IEC62446-1:2018《并網光伏系統-系統文件、檢查和測試技術規范》標準導讀：并網的光伏測試系統，需要在其生命周期內定期維護和檢修，特別是一些涉及到業主變更的電站，完善的檢驗測試文檔才可能保證電站的高效安全長久運行。

IEC62446-1:2018光伏系統測試要求：

    第1類測試-Z低要求-應當應用到所有系統的一組標準的測試。

    Z低限度的測試，并且不管系統規模、類型、位置或復雜度都可應用到所有系統。一般地，應當在先于DC測試之前完成AC測試。

    第2類測試-假設已經采取過所有第1類測試的擴展的測試序列。

    測試方案包括額外測試，適用于中型和大型光伏系統。在開始額外的第2類試驗之前，所有第1類試驗都應進行并通過

    附加測試-在一些情況下可執行的其他測試。

    這些測試可能由于來自客戶的特定請求而被執行，或者當其他測試或者操作異常表明尚未由標準測試識別的問題時作為檢測故障的手段而被執行。

    第1類測試：保護性接地和等電位連接導體的連續性；極性測試；光伏串匯流箱測試；組串開路電壓測試；組串電流測試（短路電流或工作電流）

    功能測試；光伏陣列絕緣電阻測試。

    IEC62446-1:2018測試程序保護性接地和等電位連接導體的連續性：1、設備正負極短接；2、長按Null鍵；3、聽到嗶嗶聲后面板-顯示0.00Ω

    開始測試：1、紅黑表筆按照圖示連接按下Rpe；2、如需長時間測量長按Rpe鍵；3、兩個表筆之間的電阻值即可顯示；4、接地連續性測試結果應不大于0.5Ω。

    IEC62446-1:2018測試程序極性測量：1、如圖連接紅黑表筆到組件或組串正負極；2、儀器自動檢測電壓值，并在電壓值前顯示+或者-。

    IEC62446-1的描述:為了安全和防止連接設備損壞，在其他測試之前并且在開關閉合或串過電流保護器被插入之前進行極性檢查是極為重要的。如果在先前連接的系統上進行檢查并且發現一個串的相反極性，則重要的是檢查模塊和旁路二極管是否由于該錯誤而造成損壞。

    IEC62446-1:2018測試程序光伏串匯流箱測試：在光伏串組合箱內以反極性連接的單個串有時可能容易錯過，匯流箱測試的目的是確保在匯流箱處互連的所有串正確連接。盡管可以用數字萬用表進行極性測試，但是當檢查大量電路時，“-”符號的出現可以相對容易忽略，建議用電壓法來替代萬用表極性測試。

    光伏匯流箱測試程序如下：應在首次插入任何串式保險絲/連接器之前執行，選擇PV150/200電壓檔，應為系統電壓的2倍，閉合負極所有保險，共享負極母線為參考點，不要插入任何正保險絲/連接器，測量D一個串從正到負的開路電壓，并確保它是一個預期值。

    光伏串匯流箱測試：電壓測量法如下-測量D一串和第二串正極電壓，正常應該接近零，可接受15V以下偏差，繼續對后續串進行測量，使用D一個正電路作為儀表公共連接點，如果存在反極性條件，則該條件將非常明顯，測得的電壓將是系統電壓的兩倍。

    IEC62446-1:2018測試程序光伏串-開路電壓測量：在第1類測試序列內的開路電壓（Voc）測量的目的是檢查組串是否正確地布線，是否存在連接組件數量錯誤等情況，特別是在較大系統上，開路電壓測試將快速識別這樣的故障，顯著小于預期值的電壓可表示一個或多個組件以錯誤的極性連接，一個或多個短路旁路二極管或由于絕緣不良、線槽或匯流箱積水而導致的故障。高電壓讀數通常是接線錯誤的結果。測試結果5％以內偏差是正常，如果超過5%可以用紅外熱像測試驗證是否旁路二極管短路，注意：應在閉合任何開關或安裝電流保護裝置之前完成此測試。

    IEC62446-1:2018測試程序光伏串-開路電壓測量：1、待輻照度穩定后（小于5w/㎡波動），選擇PV150/200Mode1模式；2.按照如圖進行接線可以使用MC4轉探針鱷魚夾，連接到組串正負極進行測試；3.按Auto鍵執行測試；4、得到開路電壓數值（同時極性、短路電流）。

    IEC62446-1:2018光伏串-開路電壓測量結果評估：對比方法有四種；和廠家組件的規格參數對比或和考慮了組件類型，數量，組件溫度因素的光伏組件模型對比（建議用IV曲線測試儀或專用開路電壓短路電流測試儀測試后推算STC狀態下的開路電壓值和廠家出廠STC數據對比）；測量已知良好的一個光伏組件開路電壓做為參考，在同等環境條件下推算組串開路電壓預期結果并和實際測試值對比；在完全相同組串并聯系統和穩定輻照環境條件下，可以組串和組串直接對比；在完全相同組串并聯系統和不穩定輻照環境條件下，可用多個儀表測量開路電壓，其中一個做為基準，其它測量值和其對比。

    IEC62446-1:2018光伏測試標準測試程序光伏串–電流測量：

    光伏串電流測量測試的目的是確保系統的正常運行，并驗證在光伏陣列布線中沒有重大問題，這些測試不作為組件/陣列性能的測量。

    短路測試或正常運轉時測試均可，可能的情況，優選短路測量，因為它將排除來自逆變器的任何影響

    測試結果應在10%偏差以內,大于10%可能跟光照，遮擋，組件損壞，安裝故障有關。

    注意：I-V曲線測試也與變頻器無關，并提供了進行此測試的良好替代方法

    IEC62446-1:2018光伏串-電流測量結果評估：通過廠家提供的在測試時輻照度條件下的功率曲線對比或者通過廠家組件在STC狀態下的短路電流推算當前狀態下的短路電流，偏差不超過10%（建議用IV曲線測試儀或專用開路電壓短路電流測試儀測試后推算STC狀態下的短路電流值和廠家出廠STC數據對比）

    對于同類型組件在輻照度穩定時可以相互對比偏差不大于10%，在輻照度不穩定情況下可以延遲測試或通過多個儀表測量短路，其中一個做為基準，其它測量值和其對比。

    IEC62446-1:2018測試程序光伏串–電流測量：光伏串-短路電流測試；首先確保所有開關設備和斷開裝置都打開，并且所有光伏串彼此隔離，輻照度穩定（5w/㎡內波動）后進行短路測試。

    短路方法有三種：a.使用具有短路電流測量功能的測試儀器（例如專用光伏測試儀PV150/200，如右圖接線，短路和測量一起完成）；b.臨時連接到已經存在于所述串電路中的負載斷路開關裝置中的短路電纜；c.使用“短路開關測試箱”。

    IEC62446-1:2018測試程序光伏串–光伏串–正常運行電流測試：在系統開啟并處于正常操作模式（逆變器Z大功率點跟蹤）的情況下，應使用放置在串電纜周圍的適當夾式電流表測量來自每個光伏串的電流；對于具有多個相同串的系統，并且在存在穩定的輻照度條件的情況下，應當比較各個串中的電流的測量。

    IEC62446-1:2018測試程序光伏串–電流測量：輻照度不穩定的測試方法測試可被延遲。可以使用多個儀表進行測試，其中一個儀表在參考串上，可以使用輻照度計讀數來校正短路電流讀數，可以使用專門的光伏測試儀（具有輻照度測量），可以執行I-V曲線測試。備注：PV200套裝滿足輻照度不穩定下的各種測試方案。

    IEC62446-1:2018測試程序功能測試：

    匯流箱，開關柜和其他控制設備的功能應進行試驗，包括但不限于顯示，控制，通訊，開關機等功能，確保正確的安裝，連接及運行。

    光伏系統中所有逆變器應進行測試，以確保正常工作。測試程序應如變頻器制造商定義。

    IEC62446-1:2018測試程序光伏陣列絕緣電阻測試：執行此測試存在潛在的電擊危險，因此，在開始任何工作之前完全理解該過程，應遵循以下基本安全措施

    限制對測試區域的非授權進入

    進行絕緣測試時，請勿觸摸任何并采取措施防

    止任何其他人觸摸任何金屬部件

    進行絕緣測試時，請勿觸摸任何并采取措施防

    止任何其他人觸摸組件背板，組件層壓板及連接端子

    在絕緣測試設備使用時，測試區域都有電壓，該設備應具有自動自放電能力。

    在測試期間，應穿戴合適的個人防護服/設備。

    IEC62446-1:2018測試程序光伏陣列絕緣電阻測試方法：

    測試方法1-在陣列負極和地之間進行測試，然后在陣列正極和地之間進行測試。

    測試方法2–在接地與短路陣列正負極之間進行測試。

    備注：

    1、在結構/框架接地的情況下，接地連接可以是任何合適的接地連接或陣列框架

    2、對于陣列框架未接地的系統，調試工程師可以進行兩個測試：i）在陣列電纜和地之間ii）以及在陣列電纜和框架之間。

    3、對于沒有可接觸導電部件的陣列（例如，光伏屋面瓦），測試應在陣列電纜和建筑物地面之間。

    IEC62446-1:2018測試程序光伏陣列絕緣電阻測試流程：開始測試之前，限制非授權人員進入，將光伏陣列與逆變器隔離，斷開可影響接線盒或組合箱中絕緣測量的任何設備（例如過壓保護裝置）。

    IEC62446-1:2018測試程序光伏陣列絕緣電阻測試：絕緣電阻–高于10kWp的光伏陣列,應該遵循下列兩種方法：方法A對以下進行絕緣電阻測試：單個組串；或組合串；方法B：做為方法A的代替方法，允許測試整個陣列（或子陣列）的方案，如果低于要求的絕緣值，再嘗試方法A尋找問題點。

    IEC62446-1:2018測試程序組串I-V曲線測量：組串I-V曲線測量可獲得如下信息：開路電壓Voc、短路電流Isc；Vmpp、Impp、Z大功率Pmax；方陣性能的測量值；組件/組串填充系數；識別組件/陣列缺陷或遮光問題；備注：I-V曲線測試儀可同時轉換為STC狀態下的功率值，用于和銘牌標稱值進行對比。

    IEC62446-1:2018測試程序組串I-V曲線測量步驟：確保待測組串和逆變器斷開，被測試組串應該隔離并連接到I-V曲線測試設備，根據被測試組件的特性、類型和數量對測試儀器進行設置。

    與I-V曲線測試儀相關的輻照度計應安裝成與陣列平面匹配，并對其進行檢查以確保其不受任何局部遮光或反射光的影響，在使用參考電池裝置的情況下，應對其進行檢查，以確保其與被測陣列具有相同的電池技術，或者針對技術上的差異進行適當的修正，測試結果轉換為STC狀態下的功率值。

    IEC62446-1:2018測試程序紅外測量：該測試主要著眼于陣列中的異常溫度變化，通常這些異常的溫度變化是各種故障造成：

    IR測試結果–組件熱斑：通常組件溫度應相對均勻，無明顯溫差區域，但組件在接線盒周圍更熱，因為熱量不會被傳導到周圍環境，另外組件在邊緣、標簽、周邊和支撐處看到溫度梯度也是正常的。

    IR測試結果-旁路二極管：如果任何旁路二極管是熱的（打開的），檢查尋找明顯的原因，例如由于二極管保護的組件上的遮擋或碎片。如果沒有明顯的原因，可以懷疑是一個壞的組件。

    IR測試結果-電纜連接：組件之間的電線連接不應顯著高于電線本身。如果連接更熱，請檢查連接是否松動或被腐蝕。

    IEC62446-1:2018版標準小結：IEC62446-1:2018版標準主要分兩部分：系統文檔要求和驗證要求

    與2016版相比，系統文檔要求基本沒有變化，對驗證要求中測試細節做了優化，例如對于測試結果的比對做了詳細說明并給出限值，增加1000v以上組件的絕緣電阻測試。

    保留了2016版的附錄D，對于I-V曲線畸變的原因的判讀，有很高的參考意義

    國內針對IEC62446.1-2018版推出團體標準T/CPIA0010，在IEC原版基礎上根據國情做了內容上大幅度的增加，刪減，變更，可參考。
