測試任務

運維周期

考慮因素

檢查裂紋、剝落、破損、燒痕

雷電風暴事件驅動，對電站樣本區進行5 年周期間隔檢查

雷電風暴活動頻繁的地區，附近經常施工，系統 老化(如發生層間剝離)。

檢查是否有隱裂或蝸牛紋

運行1年后檢查樣本陣列，此后進行5年周 期檢查或根據需要進行調整。

有隱裂記錄的產品。電站經常刮風下雪。在高濕 度區域，影響可能更大。

檢查土壤或糞便是否積聚過多

根據附近農田和雨水狀況1-5年周期檢查

現場易受高濃度污垢、鳥糞等影響。

接線盒，電池片，二極管熱成 像檢查

有明顯二極管故障后進行或其他事件驅動 的診斷。沒有周期要求。

可以作為大型電站的默認方法（無人機熱成像）。易受雷擊影響的位置例如二極管診斷，考慮季節偏差，夏季易確保輻照度的測試要求。

連接器檢查-目視損傷，密封 性檢查

對陣列樣本線路進行5年周期檢查

對陣列樣本線路進行5年周期檢查

對組件連接端子異常（損壞， 接觸不良）拍照

由性能問題或其他外部故障證據觸發

由性能問題或其他外部故障證據觸發

陣列下的雜物或堆砌物

雨季后年度進行檢查

考慮來自風吹或其它來源的雜物

陣列下的動物或害蟲活動

1-5年年度檢查，后續根據需要修改

取決于場地，以及是否對線路或設備有潛在影響。 根據動物的季節性而定，例如春天筑巢期

周期性絕緣電阻測試

逆變器匯流箱級進行年度絕緣電阻測試

在布線久遠或易受損壞的地點進行測試，或與定 期逆變器檢查同時進行

陰影遮擋檢查

在3年后檢查被樹木影響的陣列。基于性 能的檢查，沒有其他定期措施。

用于診斷性能問題的原因。在有鄰近樹木生長的 場地和/或合同約定性能的場地用作預防措施

組串 Voc測量

1-5年年度測量陣列2%的組串，后續進行 性能驗證或故障排查時測量

當性能驗證或故障排除需要時;或當需要履約時

組串電流測試

1-5年年度測量陣列2%的組串，后續進行 性能驗證或故障排查時測量

當性能或故障排除需要時;或當需要履約時

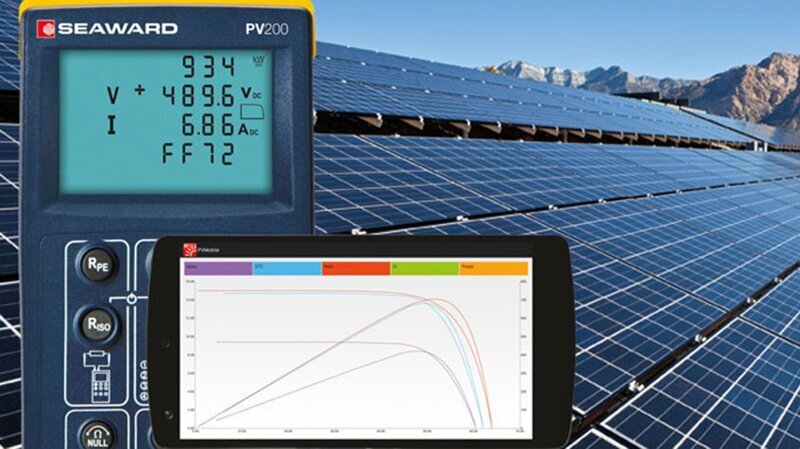

組串I-V曲線測試

1-5年年度測量陣列1%的組串，后續進行 性能驗證或故障排查時測量

組串電壓/電流檢查的替代方案;對組串性能的高級 診斷

植被管理

春末年檢，根據需要進行管理

高度依賴現場和季節

逆變器指示燈和面板檢查

由于使用遠程監控系統，不適用

用于小型系統檢查，或用于故障排除

逆變器箱體外部檢查

前1-5年年檢，以后根據經驗調整

在有腐蝕性環境的場所適用

逆變器內部(積水、灰塵、嚙 齒動物)

洪水過后檢查

有鼠患或有暴雨洪水場所適用

逆變器器內部扭矩標記、燒痕

每臺逆變器使用1年后檢查扭矩標志。此 后事件驅動

用于故障排除；作為逆變器制造規定的間隔操作； 在最初的1-2年內，間隔可能更短。

定期維護-制造商規定

按照廠家規定

按照廠家規定

扭矩標記檢查

首年年檢，后續5年周期檢

根據制造商要求，可能只在首年檢

尋找雜物和水跡

洪水過后檢查

易發暴雨或洪水的地區，或有大量風吹碎片的地點

端子、母排、保險絲座上的燒 蝕/拉弧痕跡

雷暴發生后及有證據表明保險或二極管故障

雷電易發地區

接觸面上的灰塵物

在首年的春季和秋季與農業活動相吻合 時進行檢查;此后根據經驗進行修改

易受沙塵暴其他微粒影響的地區

電阻連接的熱圖像檢測

前1-5年年檢，此后每5年一次。

氣候考慮，現場具有高熱循環、材料膨脹特性。 如果之前有過問題需要檢查。

斷路器檢測

根據制造商要求每三年檢測

按照制造商的建議或現場運行情況

保險絲更換

在10年后檢查阻值數據判斷是否老化

可能因老化在故障前更換。

組件組串接線牢固，無磨損， 無尖銳接觸面

1-5年每年檢查一次，此后根據經驗調整

布線暴露于大風或有其它運動源的地區

組件組串接線無尖銳接觸面、 無夾點

1-5年每年檢查一次，此后根據經驗調整

布線暴露于運動源，且線纜沿結構件和跟蹤器安 裝，不在專用布線槽中

線纜扎帶斷裂或損壞

每3年一次或根據需要增加頻率

線纜束高度依賴扎帶承載的地方

子陣列間接線電纜磨損跡象

安裝1年后檢查

子陣列電纜彎折處應力過大或不尋常暴露的地方

周期性絕緣電阻測試

在逆變器匯流箱級每年絕緣電阻測試

對于有功能接地電站，且逆變器不提供定期的絕 緣電阻監測的情況下；埋地線纜有巖石或較少土 壤；有接地故障史的地方

接地系統

前1-5年年檢，后續根據經驗修改

接地連接容易因大風、腐蝕、嚙齒動物、材料退 化等而減弱的情況

支架系統

前1-5年年檢，后續根據經驗修改

高負荷，腐蝕，霜凍，沉降，植被

追日系統

3年一次，根據廠家要求

根據歷史數據及廠家保養要求

屋頂光伏

無特殊規定

排水系統，氣候，遮擋

環境/數據采集裝置

廠商要求或建議

廠商要求和歷史記錄

組件清潔

根據周邊環境及降水量1-5年為周期

成本/效益分析驅動，考慮現場條件、污垢水平和 類型、季節性對性能的影響、清潔成本等。
